由于木材的天然特性，難免會引起開裂變形等現(xiàn)象，特別是在戶外使用的情況下，氣候環(huán)境變化很大，當木材因為天氣變化等因素而產(chǎn)生水分的時候，體積會膨脹，而當陽光照射產(chǎn)生水分蒸發(fā)時，木材的體積又會縮小。所以木材在這種長期不斷膨脹、縮小的過程中，都會因此而造成變形及開裂等現(xiàn)象。

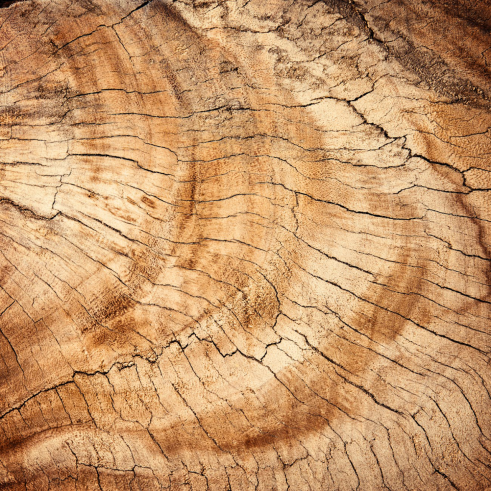

　　防腐木材變形與開裂的原因

　　木材變形的原因是木材的內(nèi)部應力，開裂的原因是木材表面積的發(fā)生變化，這些變化的根本原因是木材內(nèi)部水分過高。未經(jīng)烘干的防腐木材在戶外使用時，會由濕轉(zhuǎn)干，木材沒有延展性，所以是由木材表面到木材芯部緩慢轉(zhuǎn)干，在表面轉(zhuǎn)干時，表面積會縮小，而在這個階段木材芯部還沒有干，所以表面縮小的面積只有通過開裂來增加表面積以保持整體平衡，從而造成開裂或變形。

　　木材在大氣中自然干燥，表面的水分蒸發(fā)得快，含水率首先降低，表面開始干縮。但是內(nèi)層的含水率還高，沒有發(fā)生干縮，這樣，外層要收縮，內(nèi)層不收縮就產(chǎn)生了外部受拉、內(nèi)部受壓的內(nèi)應力，當拉應力超過了木材的抗拉強度極限時，木材組織就會受到破壞，產(chǎn)生開裂。

　　此外木材干縮濕脹各向異性，軸向干縮率0.1%~0.3%，徑向干縮率3%~6%，弦向干縮率6%~12%。木材的弦向干縮與徑向干縮不同造成的差異干縮也會發(fā)生內(nèi)應力，造成開裂。

　　含水率變化是木材開裂的最主要原因，木材在室內(nèi)使用時，由于已經(jīng)干燥到平衡含水率，室內(nèi)的含水率也相對穩(wěn)定，因此出現(xiàn)開裂的情況很少。而木材在室外使用時，受天氣的影響極大，尤其在雨水豐富的南方，如果長期的陰雨天氣之后馬上出現(xiàn)暴曬，木材內(nèi)外含水率相差大且變化快，長期這樣循環(huán)，就會加速木材開裂。另外，大尺寸的木材更容易開裂，因為大尺寸木材內(nèi)部更難干燥，且干縮濕脹的各向異性在大尺寸木材中更明顯。

　　防腐木材變形與開裂的改善方法

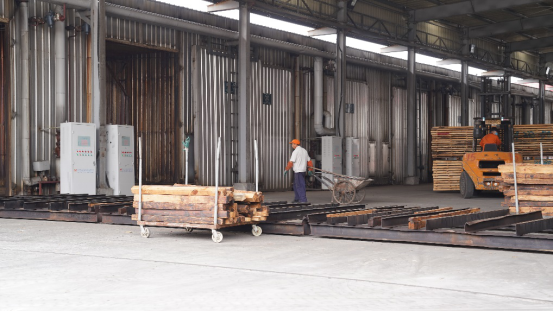

　　改善木材變形與開裂的唯一辦法就是進行定型烘干處理，以解除木材內(nèi)部應力，使防腐木材的內(nèi)部含水率≤18％。蒸汽窯烘干或真空窯烘干是比較理想的處理辦法，其基本原理是在標準窯里給木材加以一定的濕度（軟化木材表面），分時分段用適當?shù)臏囟劝涯静膬?nèi)部的水分排出。防腐處理前的基材進行烘干，既能確保防腐劑有效成分的吸收，又能消除木材內(nèi)部的應力，改善木材的變形與開裂現(xiàn)象；防腐處理后的木材由于防腐液經(jīng)加壓進入木材內(nèi)部（全濕透），需進行二次烘干（但要經(jīng)風干、防腐劑有效成分固著在木材內(nèi)部后進行）至含水率≤18％，以再次消除防腐木材殘余的內(nèi)部應力，穩(wěn)定尺寸，最大程度地改善防腐木材的變形與開裂現(xiàn)象。

　　國林怡景防腐木，精選進口新西蘭松與北歐赤松，在預制處理之后進入廠內(nèi)特制防腐罐，注入進口環(huán)保CA防腐藥劑，施以一定的加壓，使防腐藥劑充分滲透木材，以達到最佳防腐性能，并且嚴格采取二次烘干工藝，精準控制木材含水率，這樣處理后的防腐木才能穩(wěn)定塑形，減少開裂，持久耐用，長久有效。

（聲明：以上圖片均來自企業(yè)拍攝，如有問題請聯(lián)系刪除）
