亮光家具的拋光四個(gè)基本要素：

1.家具表面水性亮光漆涂層；

2.水磨砂光；

3.拋光蠟；

4.拋光輪

家具表面亮光水性漆涂層性能要求

1.耐熱:  拋光時(shí)被拋光水性漆家具表面溫度能達(dá)到40～60℃，只有能耐熱60℃以上的水性亮光面漆才能拋光。

2.耐煤油: 水性漆涂層能耐煤油蠟中溶劑煤油的侵蝕、溶解.很多水性亮光面漆因耐煤油,耐水性差而不能拋光

3.耐水浸泡: 在對(duì)表面涂層拋光前，要用1200#~2000#水砂紙水磨，在打水磨時(shí)，涂層將長(zhǎng)時(shí)間受水浸泡.

二. 水性亮光家具漆干燥機(jī)理及條件

2.1雙組份水性PU亮光家具漆干燥機(jī)理及條件

① 物理干燥過程：水份揮發(fā)至表干漆膜由乳白變?yōu)橥耆该鳎蠹s40分鐘（25℃，相對(duì)濕度60%。

② 化學(xué)交聯(lián)干燥過程：含羥基樹脂R’-OH與硬化劑R-NCO發(fā)生交聯(lián)反應(yīng)后形成RNHCOOR’聚氨酯（PU）涂層。

雙組份水性PU亮光家具漆的主反應(yīng)有：RNCO+R’-OH=RHNCOOR’(PU聚氨酯)

雙組份水性PU亮光家具漆的副反應(yīng)有：2RNCO+ H2O=RNHCONH-R聚脲+CO2

硬化劑R-NCO與水反應(yīng)產(chǎn)生二氧化碳?xì)怏w，引起涂層缺陷，如表面有氣泡、痱子、針眼、失光等。硬化劑R-NCO與水反應(yīng)放出二氧化碳的多少與環(huán)境溫度和反應(yīng)時(shí)間有關(guān)。環(huán)境溫度越高則硬化劑R-NCO與水反應(yīng)越快放出二氧化碳?xì)怏w越多，硬化劑R-NCO與水接觸的時(shí)間越長(zhǎng)，與水反應(yīng)越久，放出的二氧化碳?xì)怏w越多。R-NCO與水反應(yīng)溫度越高和反應(yīng)時(shí)間越長(zhǎng)，則放出二氧化碳越多，涂裝缺陷就越多。實(shí)踐證明，25℃，相對(duì)濕度60%干燥條件是雙組份水性漆噴涂1小時(shí)內(nèi)初期最好的干燥條件，40分鐘內(nèi)漆膜由乳白變?yōu)橥耆该鳎磕と毕萆伲?小時(shí)后最好是烘干30～45℃，約4小時(shí)，涂膜性能較好，硬度高，耐化學(xué)性能強(qiáng)。

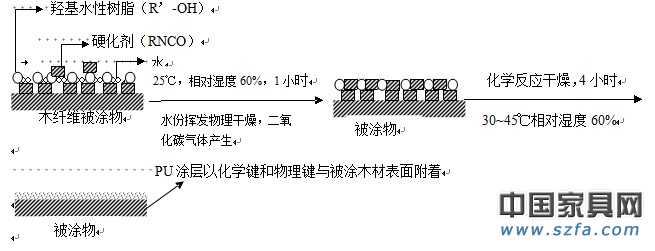

2.2雙組份水性漆涂層形成示意圖：

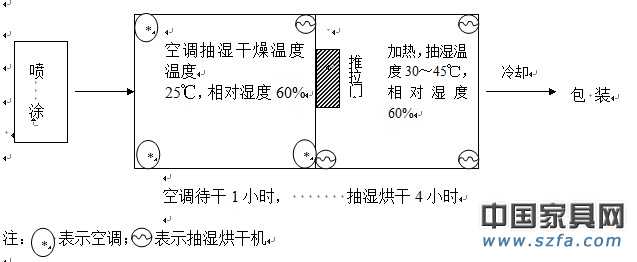

2.3雙組份水性漆涂裝車間示意圖如下：

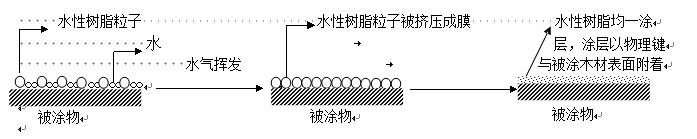

3.1單組份亮光水性漆的干燥機(jī)理示意圖:

單組份亮光水性漆噴涂后,水份揮發(fā)水性樹脂粒子被擠壓成膜,它只是簡(jiǎn)單的物理干燥過程，沒有化學(xué)反應(yīng)變化發(fā)生。

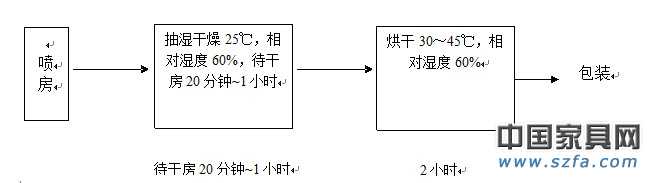

3.2單組份亮光水性漆涂裝車間示意圖如下
